Experiencia de aprendizaje 2. Computadores embebidos

Experiencia de aprendizaje 2. Computadores embebidos#

Introducción#

En esta experiencia de aprendizaje vas a explorar el uso de microcontroladores en la programación creativa. La idea es que puedas familiarizarte con algunos conceptos básicos de programación de microcontroladores y puedas aplicarlos en la creación de proyectos creativos que impliquen la lectura y escritura de datos a través de un microcontrolador hacia el mundo físico.

Investigación#

Vas a realizar una serie de experimentos para indagar algunas preguntas. Es muy importante que documentes cada uno de los experimentos en tu bitácora. Esto lo usarás como una herramienta de reflexión y aprendizaje. También será la evidencia de tu trabajo en esta experiencia de aprendizaje para la fase de investigación.

Recursos guía#

  • Puedes utilizar modelos del lenguaje para generar código, pero debes analizar el código, preguntarle al modelo tus dudas y hacer los experimentos que permitan validar si el código generado por el modelo es correcto o no. No olvides darle contexto al modelo antes de tus preguntas. Dile qué microcontrolador estás usando, en qué lenguaje de programación estás trabajando. Te recomiendo que no le pidas que genere todo el programa, sino que le pidas ayuda en partes. Prueba las partes que te genere el modelo y luego sigue adelante.

  • La documentación para el micro:bit la encuentras aquí.

  • La documentación del lenguaje de programación del micro:bit la encuentras aquí.

  • En el editor online de micropython para micro:bit encontrarás una Referencia con información muy útil para experimentar.

Experimento 1#

¿Cómo se leen los pulsadores A y B?

Experimento 2#

¿Cómo se leen el botón virtual que está en el logo del micro:bit?

Experimento 3#

¿Cómo se lee información serial que llega al micro:bit?

Advertencia

ALERTA DE SPOILER

Si no puedes resolver este experimento, no te preocupes. Te mostraré ahora una posible solución

Este programa lee un carácter que llega por el puerto serial y si es la letra h muestra un corazón en la pantalla de LED.

if uart.any():
    data = uart.read(1)
    if data:
        if data[0] == ord('h'):
            display.show(Image.HEART)

Experimento 4#

¿Cómo se envía información serial desde el micro:bit?

Advertencia

ALERTA DE SPOILER

Si no puedes resolver este experimento, no te preocupes. Te mostraré ahora una posible solución

Este programa envía la letra A por el puerto serial. No olvides inicializar el puerto serial antes del loop principal (uart.init(baudrate=115200))

uart.write('A')

Experimento 5#

¿Cómo dibujar en la pantalla de LED?

Experimento 6#

¿Cómo hacer para producir sonidos con el speaker?

Experimento 7#

Analiza con mucho detenimiento este código:

from microbit import *
import utime

class Pixel:
    def __init__(self,pixelX,pixelY,initState,interval):
        self.state = "Init"
        self.startTime = 0
        self.interval = interval
        self.pixelX = pixelX
        self.pixelY = pixelY
        self.pixelState = initState

    def update(self):

        if self.state == "Init":
            self.startTime = utime.ticks_ms()
            self.state = "WaitTimeout"
            display.set_pixel(self.pixelX,self.pixelY,self.pixelState)

        elif self.state == "WaitTimeout":
            currentTime = utime.ticks_ms()
            if utime.ticks_diff(currentTime,self.startTime) > self.interval:
                self.startTime = currentTime
                if self.pixelState == 9:
                    self.pixelState = 0
                else:
                    self.pixelState = 9
                display.set_pixel(self.pixelX,self.pixelY,self.pixelState)

pixel1 = Pixel(0,0,0,1000)
pixel2 = Pixel(4,4,0,500)

while True:
    pixel1.update()
    pixel2.update()

  • Describe detalladamente cómo funciona este ejemplo.

  • ¿Puedes identificar algunos estados?

  • Del contexto del ejemplo ¿Qué son los estados?

  • Del contexto del ejemplo ¿Qué son los eventos?

  • Del contexto del ejemplo ¿Qué son las acciones?

Experimento 8#

  • ¿Qué es una máquina de estados en programación?

  • ¿Qué son eventos en una máquina de estados?

  • ¿Qué son las acciones?

  • ¿Cuál sería la estructura de un programa modelado con una máquina de estados?

from microbit import *
import utime

# Estados
STATE_INIT = 0
STATE_A = 1
STATE_B = 2

# Variables disponibles para todos los estados
current_state = STATE_INIT
start_time = 0

while True:
    # Psudoestado inicial
    if current_state == STATE_INIT:
        # Acciones para preparar el estado
        # siguiente:

        # Cambio de estado

    elif current_state == STATE_A:
        # Evento 1
        if condition:
            # Acciones para el evento

            # Acciones para preparar el estado siguiente:

            # Cambio de estado

        # Evento 2
        if condition:
            # Acciones para el evento

            # Acciones para preparar el estado siguiente:

            # Cambio de estado

      elif current_state == STATE_B:
          # Evento 1
          if condition:
              # Acciones para el evento

              # Acciones para preparar el estado siguiente:

              # Cambio de estado

          # Evento 2
          if condition:
            # Acciones para el evento

            # Acciones para preparar el estado siguiente:

            # Cambio de estado

Experimento 9#

  • ¿Cómo es posible estructurar una aplicación usando una máquina de estados para poder atender varios eventos de manera concurrente?

  • ¿Cómo haces para probar que el programa está correcto? Debes definir vectores de prueba y el resultado esperado con cada uno.

  • Vamos a construir juntos un experimento para explorar esta pregunta.

Enunciado:

Imagina un programa para el micro:bit que muestra diferentes expresiones en la pantalla según un ciclo de tiempo, pero que también reacciona de inmediato si presionas un botón. Al iniciar, se muestra una cara feliz durante un segundo y medio. Después, el micro:bit cambia a una expresión sonriente que dura un segundo. Luego, aparece una cara triste durante dos segundos, y el ciclo vuelve a comenzar.

Sin embargo, si en cualquier momento se presiona el botón A mientras la cara feliz o la sonriente están en pantalla, el micro:bit interrumpe el ciclo y muestra inmediatamente la cara triste o feliz, respectivamente. Si se presiona el botón A mientras la cara triste está en pantalla, el dispositivo cambia a la expresión sonriente. Así, el programa combina una secuencia visual predefinida con la capacidad de responder rápidamente a la interacción del usuario.

Advertencia

MUY IMPORTANTE

En este programa no puedes usar sleep() para hacer la espera. ¿Por qué?

Advertencia

ALERTA DE SPOILER

Si no puedes resolver este experimento, no te preocupes. Te mostraré ahora una posible solución

from microbit import *
import utime

STATE_INIT = 0
STATE_HAPPY = 1
STATE_SMILE = 2
STATE_SAD = 3

HAPPY_INTERVAL = 1500
SMILE_INTERVAL = 1000
SAD_INTERVAL = 2000

current_state = STATE_INIT
start_time = 0
interval = 0

while True:
    if current_state == STATE_INIT:
        display.show(Image.HAPPY)
        start_time = utime.ticks_ms()
        interval = HAPPY_INTERVAL
        current_state = STATE_HAPPY
    elif current_state == STATE_HAPPY:
        if button_a.was_pressed():
            # Acciones para el evento
            display.show(Image.SAD)
            # Acciones para el siguiente estado
            start_time = utime.ticks_ms()
            interval = SAD_INTERVAL
            current_state = STATE_SAD
        if utime.ticks_diff(utime.ticks_ms(), start_time) > interval:
            # Acciones para el evento
            display.show(Image.SMILE)
            # Acciones para el siguiente estado
            start_time = utime.ticks_ms()
            interval = SMILE_INTERVAL
            current_state = STATE_SMILE
    elif current_state == STATE_SMILE:
        if button_a.was_pressed():
            display.show(Image.HAPPY)
            start_time = utime.ticks_ms()
            interval = HAPPY_INTERVAL
            current_state = STATE_HAPPY
        if utime.ticks_diff(utime.ticks_ms(), start_time) > interval:
            display.show(Image.SAD)
            start_time = utime.ticks_ms()
            interval = SAD_INTERVAL
           current_state = STATE_SAD
    elif current_state == STATE_SAD:
        if button_a.was_pressed():
            display.show(Image.SMILE)
            start_time = utime.ticks_ms()
            interval = SMILE_INTERVAL
            current_state = STATE_SMILE
        if utime.ticks_diff(utime.ticks_ms(), start_time) > interval:
            display.show(Image.HAPPY)
            start_time = utime.ticks_ms()
            interval = HAPPY_INTERVAL
            current_state = STATE_HAPPY

Reto#

Para implementar este reto ES REQUISITO utilizar la arquitectura de máquina de estados. Si vas a programar con ChatGPT asegura que el código generado por el modelo esté estructurado como una máquina de estados.

Enunciado#

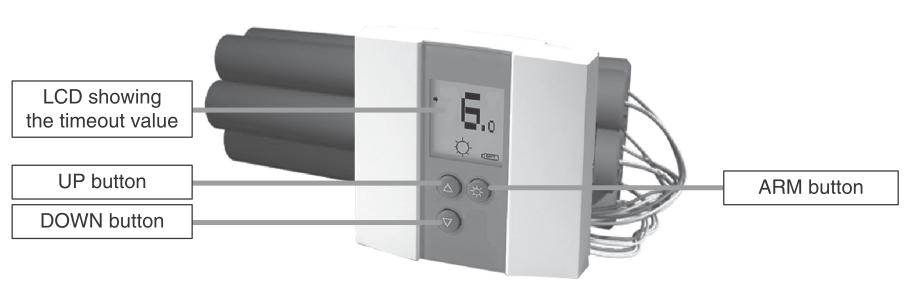

En un escape room se requiere construir una aplicación para controlar una bomba temporizada. La siguiente figura ilustra la interfaz de la bomba. El circuito de control de la bomba está compuesto por tres sensores, denominados UP (botón A), DOWN (botón B) y ARMED (el gesto de shake de acelerómetro). Tiene dos actuadores o dispositivos de salida que serán un display (la pantalla de LEDs) y un speaker.

bomba

El controlador funciona así:

  • Inicia en modo de configuración, es decir, sin hacer cuenta regresiva aún, la bomba está desarmada. El valor inicial del conteo regresivo es de 20 segundos.

  • En el modo de configuración, los pulsadores UP y DOWN permiten aumentar o disminuir el tiempo inicial de la bomba.

  • El tiempo se puede programar entre 10 y 60 segundos con cambios de 1 segundo. No olvides usar utime.ticks_ms() para medir el tiempo. Además 1 segundo equivale a 1000 milisegundos.

  • Cada que se modifique el tiempo de configuración se debe enviar por el serial el tiempo y lo debes visualizar en la aplicación ScriptCommunicator.

  • Hacer shake (ARMED) arma la bomba, es decir, inicia el conteo regresivo.

  • Una vez armada la bomba, comienza la cuenta regresiva que será visualizada en la pantalla de LED y enviada por el serial.

  • La bomba explotará (speaker) cuando el tiempo llegue a cero. Para volver a modo de configuración deberás hacer un shake.

  • Una vez la bomba esté armada es posible desactivarla con la secuencia botón A, botón B.

  • Si la secuencia se ingresa correctamente la bomba pasará de nuevo al modo de configuración de lo contrario continuará la fatal cuenta regresiva.

  • También podrás controlar la bomba desde el serial. El carácter u para simular el botón UP, d para simular el botón DOWN y s para simular ARMED (shake).

Bitácora#

Crea en la carpeta de la unidad 2 un archivo micro.py y mantén bajo control de versión de tu programa. Cuando me muestres funcionando el reto, me mostrarás también el historial de versiones de tu programa en tu repositorio.

  1. Dibuja la máquina de estados que modela el comportamiento de la bomba.

  2. Enumera los estados.

  3. Enumera los eventos de cada estado.

  4. Enumera las acciones de cada estado.

  5. Define TODOS los vectores de prueba que puedas. Realiza una tabla con los vectores de prueba y el resultado esperado con cada uno. Esta tabla es el CONTRATO de tu programa. Es decir, aquí estás capturando el comportamiento esperado de tu programa.

  6. Coloca en tu bitácora el código fuente final de tu programa.
